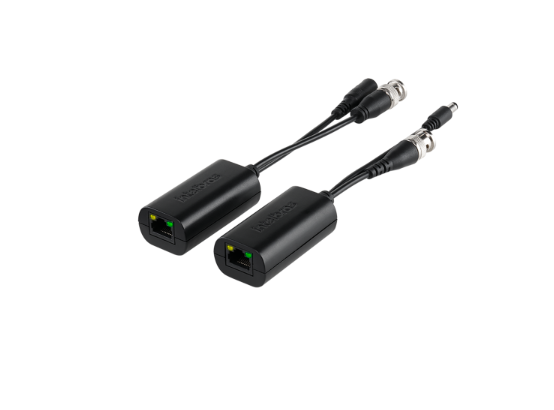

TRANSFORMADOR BALUN PASSIVO DE VIDEO VB 1001 WP

Balun sem alimentação para CFTV ». Proteção contra surtos de tensão ». Filtro contra interferência e ruídos ». Modelo com 1 canal ». Conector BNC macho ». Categoria do cabo UTP: 5 ou superior ». Compatíveis com o formato de vídeo NTSC ». Compatíveis com as tecnologias analógicas tradicionais, HD, Full HD, 4MP e Especificações técnicas Conexões Entrada do sinal de vídeo 1 BNC Saída de vídeo 11 BNC Função 4x1 - Alimentação para câmera 1 P4 Macho Alimentação de entrada P4 Fêmea Vídeo Protocolos de vídeo HDCVI/ AHD-M/ HDTVI/ Analógico (CVBS) Formato de vídeo NTSC Alcance com tecnologia analógica 400 metros Alcance com tecnologia HDCVI 300 metros (720p), 200 metros (1080p) e 150 metros (2160p) Alcance com tecnologia HDTVI Vídeo: 250 m (720p) e 150 m (1080p) Menu OSD/PTZ Dia: 250 m (720p) e 150 m (1080p) Menu OSD/PTZ Noite: 150 m (720p) e 70 m (1080p) Alcance com tecnologia AHD 250 metros (720p), 150 metros (1080p) Filtro contra ruídos e interferência Sim Vídeo | Impedância UTP: 100 ? RJ45 / Cabo coaxial: 75 ? BNC Características complementares Compatível com dados (Menu OSD e PTZ) Sim Compatível com áudio Sim Sinalização LED verde saída de alimentação Alimentação Ok Sinalização LED vermelho saída de alimentação Curto circuito ou sobrecarga no canal Conteúdo da embalagem VB 1001 MC (macho) 1 VB 1001 FM (fêmea) 1 Características elétricas Alimentação de entrada 10,8~13,8 VDC¹ Capacidade de corrente máxima da fonte de alimentação Não se aplica¹ Consumo máximo de potência 15 W Corrente máxima fornecida em cada canal 1,1A³ Proteção antissurto vídeo 1KV vídeo Proteção antissurto alimentação 1KV alimentação Norma de proteção antissurto Pulso 10-700µs IEC 61000-45 Modo diferencial Características mecânicas Dimensões do Gabinete (L x A x P) 80 x 23 x 32 mm Peso 0,09 Kg Cor case Preto Tipo material Plástico Local de instalação Interno Características ambientais Temperatura de armazenamento -10°C a 70°C Temperatura de operação -10°C a 60°C Umidade relativa de armazenamento 20% a 90% RH Umidade relativa de operação 20% a 90% RH 1. O modelo VB 1001 não possui fonte de alimentação interna. Neste caso, se a capacidade de corrente da fonte de alimentação externa for superior a 1,1A, a capacidade de corrente na saída do power balun será limitada em 1,1A, caso contrário, o valor da capacidade da corrente será igual a à capacidade de corrente fornecida pela fonte externa. Também, a fonte de alimentação externa deve fornecer a tensão de alimentação de 13,8Vcc, a fim de atender ao requisito da distância de cabeamento máxima. Caso a tensão de alimentação for inferior a 13,8Vcc, a distância de cabeamento máxima será inferior ao especificado no power balun. 2. A soma das correntes consumidas em cada canal não pode exceder a capacidade de corrente máxima da fonte de alimentação. 3. O valor da capacidade de corrente fornecida por canal é limitado pela capacidade de corrente máxima do protetor de sobre corrente interno do power balun e pelo comprimento do cabeamento. Verifique se o consumo da câmera é inferior ao valor da capacidade de corrente e potência apresentados na tabela do item 1.1. Consumo vs. distância máxima recomendada. 4. Comprimento máximo de cabeamento que deve ser limitado pelo menor dos valores do comprimento de cabeamento, que são observados para o circuito do sinal de vídeo (Comprimento máximo do cabeamento com tecnologia HDCV, HDTVI, AHD) e para o circuito da alimentação (tabela no item 1.1. Consumo vs. distância máxima recomendada). Também, a qualidade do cabo UTP e a temperatura de operação afetam o comprimento máximo do cabeamento. Recomendamos a utilização de cabos UTP Cat5e ou Cat6 de boa qualidade (condutor de cobre 24AWG, resistência elétrica de 93,8?/Km, capacitância mútua de 56pF/m e impedância Característica de 100?) e que sejam homologados pela Anatel. 5. Para aumentar a durabilidade do produto, recomenda-se evitar a exposição a temperatura ambiente elevada por longo período de tempo. Para isso, acondicione o produto em ambiente ventilado a temperatura ambiente aproximada de 25°C.
