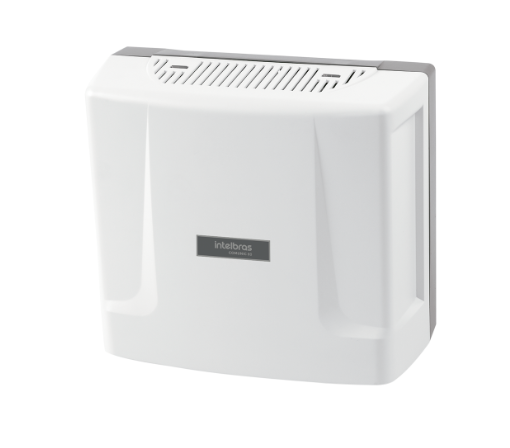

CENTRAL DE PORTARIA COMUNIC 80

Central de portaria » A central Comunic 80 permite ligação de até 80 pontos distintos dentro de um edifício. » Ligações entre ramais sem nenhum custo; » Identificação de ramal para os apartamentos; » Pega trote, Transferência, Siga-me, Rechamada a ramal, Não perturbe; » Toques diferenciados, Conferência, Retorno se ocupado, Retorno se não atende; » Baixo consumo de energia elétrica; » Praticidade na instalação e facilidades nas programações. Especificações técnicas Alimentação AC (full range) 90 a 240 Vac (automático) / 50/60 Hz Proteção elétrica Contra transientes nas entradas de ramais e fonte Consumo em watts 52W Distância máxima até o telefone com cabo CI-40 250 m (placas de ramais desbalanceados) 2.500 m (placas de ramais balanceados) Tipo de conexão Engate rápido Ligações sigilosas Desde que utilizados 2 fios para cada apartamento Ligação com fiação comum Sim, com ramais desbalanceados e em boas condições Entrada para linhas telefônicas Não disponível Capacidade máxima de ramais de uma central 05 placas de 16 ramais Número de enlaces 08 enlaces Numeração dos ramais #201 a #280. Podem ser associados aos apartamentos de 1 a 5 dígitos (até 65534) Tipo de telefone Comum ou sem fio, padrão Anatel Número máximo de telefones em extensão Máximo 3 por ramal Toques diferenciados Toque de apartamento, emergência e de porteiro Número máximo de porteiros eletrônicos ](ex.: XPE 1001/1013 Plus, XPE1001/1013 Plus ID, XPE 48) Até o número de ramais da central Tipo de discagem Multifrequencial (tom) Discagem direta para a portaria Depende de programação Identificador de chamadas Em todos os ramais da central Dimensões (L × A × P) 23 × 34 × 11 cm Peso (central com capacidade máxima) 1.65 Kg Condições ambientais Temperatura: 5 °C a 55 °C Umidade relativa do ar: 10 a 90% (sem condensação) A central pode ser ligada em 127V ou 220 V (50/60 Hz). A seleção da tensão é automática. Para evitar a interrupção do funcionamento da central de portaria, indica-se a utilização de um nobreak ou shortbreak. O shortbreak utilizado deve ter potência superior à necessidade da central. Quando instalar um shortbreak ou nobreak conectado à central, será imprescindível a interligação do aterramento dos dois equipamentos. A forma ideal para o aterramento da central é a criação de uma barra de equalização de potencial de terra. Nessa barra, deve estar ligado o neutro da energia elétrica, o terra da central, as proteções da entrada AC, as proteções dos troncos e ramais e o fio terra de qualquer outro equipamento ligado à central. A barra de equalização de potencial de terra cria o mesmo potencial para vários terras, evitando a circulação de corrente entre eles. Caso não seja possível a instalação da barra de equalização, os aterramentos devem ser interligados para criar o mesmo potencial entre eles. Resistência máxima para o aterramento = 5 ?.
