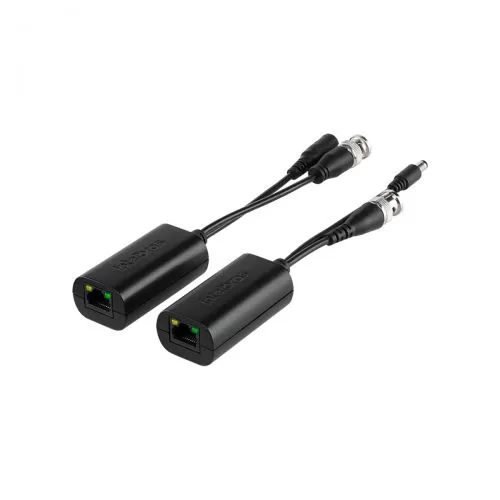

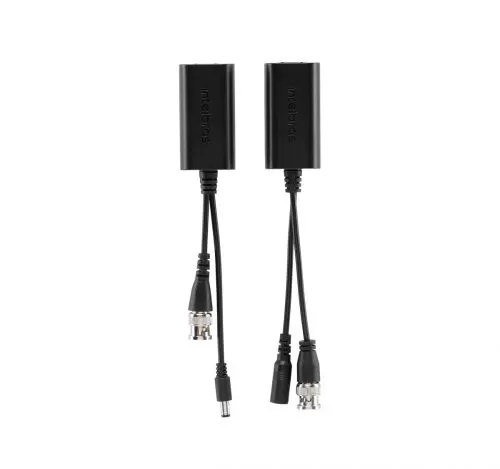

A linha de baluns com alimentação para CFTV é ideal para atender às instalações de CFTV
analógico via cabo UTP. Os modelos de 1, 4, 8 e 16 canais transmitem vídeos e fornecem
alimentação através de um único cabo para câmeras por até 300 metros de distância,
trazendo mais confiabilidade e organização para as instalações. São compatíveis com as
tecnologias HDCVI, HDTVI, AHD e analógica (CVBS).

Características

» Compatível com as tecnologias: HDCVI, AHD, HDTVI e analógica (CVBS)
» Compatível com as resoluções: analógica (CVBS), HD (720p), Full HD (1080p), 3 MP
(1296p), 4 MP (1520p), 5 MP (1728p) e 4K (2160p)
» Transmissão de vídeo e alimentação, via cabo UTP, para câmeras distantes em até 300
metros utilizando saída individual¹
» Modelos com 1, 4, 8 e 16 canais
» Bidirecional: vídeo e dados em apenas um cabo
» Exclusiva tecnologia embarcada para melhorar o casamento de impedâncias
» Kit completo: power baluns com alimentação, baluns para câmera e cabos para DVR
» Proteção contra surtos de tensão
» Consumo máximo de potência 80 ou 120 W
» Corrente máxima fornecida em cada canal 1,1 A
» Proteção contra surtos de tensão
» 1 ano de garantia

Especificações técnicas

Conexões

Entradas de vídeo 1 BNC
Saídas de vídeo 1 BNC
Função 4×1 –
Alimentação para câmera 1 P4 macho
Alimentação de entrada P4 fêmea

Vídeo

Protocolos de vídeo HDCVI / AHD-M / HDTVI / analógico (CVBS)
Formato do vídeo NTSC
Alcance do cabeamento com tecnologia HDCVI4 300 metros (720p), 200 metros (1080p) e 120 metros (até 2160p)
Alcance do cabeamento com tecnologia AHD4 250 metros (720p), 150 metros (1080p) e 100 metros (até 2160p)
Alcance do cabeamento com tecnologia HDTVI4 250 metros (720p), 150 metros (1080p) e 100 metros (até 2160p)
Alcance do cabeamento com tecnologia analógica (CVBS)4 400 metros
Filtro contra ruídos e interferências Sim
Impedância cabo UTP4 100 ? RJ45
Impedância cabo coaxial 75 ? BNC

Características complementares

Compatível com dados (Menu OSD e PTZ) Sim
Compatível com áudio Sim

Sinalização LED na saída de alimentação Verde: alimentação ok
Vermelho: curto-circuito ou sobrecarga no canal
Compatível com rack 19" –

Conteúdo da embalagem

Cabo BNC macho 0,60 m –
VB 3001 MC (macho) 1
VB 3001 FM (fêmea) 1
Cantoneiras para fixação em rack 19" –
Cantoneiras para fixação em mesa ou parede –
Cabo alimentação (cabo força) –

Características elétricas

Alimentação de entrada 10,8 ~ 13,8 Vdc¹
Capacidade de corrente máxima da fonte de alimentação Não se aplica¹
Consumo máximo de potência 15 W
Corrente máxima fornecida em cada canal 1,1 A34
Fonte de alimentação –
Proteção antissurto vídeo 1 kV vídeo
Proteção antissurto alimentação 1 kV alimentação
Norma de proteção antissurto Pulso 10-700 µs IEC 61000-45
modo diferencial

Características mecânicas

Cor case Preto
Tipo material Plástico
Local de instalação Interno

Características ambientais

Temperatura de armazenamento -10 a 70 °C
Temperatura de operação5 -10 a 60 °C
Umidade relativa de armazenamento 20% a 90% RH
Umidade relativa de operação 20% a 90% RH

¹ O modelo VB 3001 não tem fonte de alimentação interna. Nesse caso, se a capacidade de corrente da fonte de alimentação externa for superior a 1,1 A, a capacidade de corrente na saída do power balun será limitada em 1,1 A, caso contrário, o valor da capacidade da corrente será igual à capacidade de corrente fornecida pela fonte externa. A fonte de alimentação externa deve fornecer a tensão de alimentação de 13,8 Vdc, a fim de atender ao requisito da distância de cabeamento máxima. Caso a tensão de alimentação seja inferior a 13,8 Vdc, a distância de cabeamento máxima será inferior ao valor especificado no power balun.

² A soma das correntes consumidas em cada canal não pode exceder a capacidade de corrente máxima da fonte de alimentação.

³ O valor da capacidade de corrente fornecida por canal é limitado pela capacidade de corrente máxima do protetor de sobrecorrente interno do power balun e pelo comprimento do cabeamento. Verifique se o consumo da câmera é inferior ao valor da capacidade de corrente e ao da potência apresentados na tabela do item 1.1. Consumo vs. distância máxima recomendada.

4 Comprimento máximo de cabeamento que deve ser limitado pelo menor dos valores do comprimento de cabeamento, que são observados para o circuito do sinal de vídeo (comprimento máximo do cabeamento com tecnologia HDCV, HDTVI, AHD) e para o circuito da alimentação (tabela no item 1.1. Consumo vs. distância máxima recomendada). Além disso, a qualidade do cabo UTP e a temperatura de operação afetam o comprimento máximo do cabeamento. Recomendamos a utilização de cabos UTP Cat5e ou Cat6 de boa qualidade (condutor de cobre 24 AWG, resistência elétrica de 93,8 ?/km, capacitância mútua de 56 pF/m e impedância característica de 100 ?) e que sejam homologados pela Anatel.

5 Para aumentar a durabilidade do produto, recomenda-se evitar a exposição a tempera
