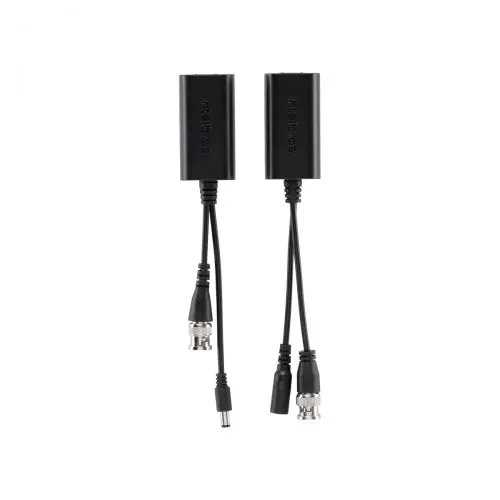

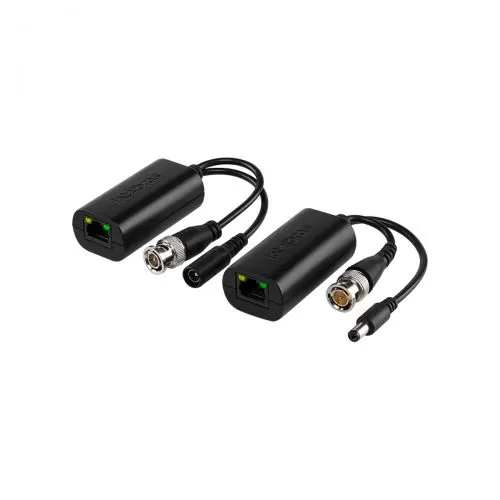

Balun sem alimentação para CFTV

». Proteção contra surtos de tensão
». Filtro contra interferência e ruídos
». Modelo com 1 canal
». Conector BNC macho
». Categoria do cabo UTP: 5 ou superior
». Compatíveis com o formato de vídeo NTSC
». Compatíveis com as tecnologias analógicas tradicionais, HD, Full HD, 4MP e

Especificações técnicas

Conexões

Entrada do sinal de vídeo 1 BNC
Saída de vídeo 11 BNC
Função 4x1 -
Alimentação para câmera 1 P4 Macho
Alimentação de entrada P4 Fêmea

Vídeo

Protocolos de vídeo HDCVI/ AHD-M/ HDTVI/ Analógico (CVBS)
Formato de vídeo NTSC
Alcance com tecnologia analógica 400 metros
Alcance com tecnologia HDCVI 300 metros (720p), 200 metros (1080p) e 150 metros (2160p)
Alcance com tecnologia HDTVI
Vídeo: 250 m (720p) e 150 m (1080p)
Menu OSD/PTZ Dia: 250 m (720p) e 150 m (1080p)
Menu OSD/PTZ Noite: 150 m (720p) e 70 m (1080p)
Alcance com tecnologia AHD 250 metros (720p), 150 metros (1080p)
Filtro contra ruídos e interferência Sim
Vídeo | Impedância UTP: 100 ? RJ45 / Cabo coaxial: 75 ? BNC

Características complementares

Compatível com dados (Menu OSD e PTZ) Sim
Compatível com áudio Sim
Sinalização LED verde saída de alimentação Alimentação Ok
Sinalização LED vermelho saída de alimentação Curto circuito ou sobrecarga no canal
Conteúdo da embalagem
VB 1001 MC (macho) 1
VB 1001 FM (fêmea) 1

Características elétricas

Alimentação de entrada 10,8~13,8 VDC¹
Capacidade de corrente máxima da fonte de alimentação Não se aplica¹
Consumo máximo de potência 15 W
Corrente máxima fornecida em cada canal 1,1A³
Proteção antissurto vídeo 1KV vídeo
Proteção antissurto alimentação 1KV alimentação
Norma de proteção antissurto
Pulso 10-700µs
IEC 61000-45
Modo diferencial

Características mecânicas

Dimensões do Gabinete (L x A x P) 80 x 23 x 32 mm
Peso 0,09 Kg
Cor case Preto
Tipo material Plástico
Local de instalação Interno

Características ambientais

Temperatura de armazenamento -10°C a 70°C
Temperatura de operação -10°C a 60°C
Umidade relativa de armazenamento 20% a 90% RH
Umidade relativa de operação 20% a 90% RH

1. O modelo VB 1001 não possui fonte de alimentação interna. Neste caso, se a capacidade de corrente da fonte de alimentação externa for superior a 1,1A, a capacidade de corrente na saída do power balun será limitada em 1,1A, caso contrário, o valor da capacidade da corrente será igual a à capacidade de corrente fornecida pela fonte externa. Também, a fonte de alimentação externa deve fornecer a tensão de alimentação de 13,8Vcc, a fim de atender ao requisito da distância de cabeamento máxima. Caso a tensão de alimentação for inferior a 13,8Vcc, a distância de cabeamento máxima será inferior ao especificado no power balun.

2. A soma das correntes consumidas em cada canal não pode exceder a capacidade de corrente máxima da fonte de alimentação.

3. O valor da capacidade de corrente fornecida por canal é limitado pela capacidade de corrente máxima do protetor de sobre corrente interno do power balun e pelo comprimento do cabeamento. Verifique se o consumo da câmera é inferior ao valor da capacidade de corrente e potência apresentados na tabela do item 1.1. Consumo vs. distância máxima recomendada.

4. Comprimento máximo de cabeamento que deve ser limitado pelo menor dos valores do comprimento de cabeamento, que são observados para o circuito do sinal de vídeo (Comprimento máximo do cabeamento com tecnologia HDCV, HDTVI, AHD) e para o circuito da alimentação (tabela no item 1.1. Consumo vs. distância máxima recomendada). Também, a qualidade do cabo UTP e a temperatura de operação afetam o comprimento máximo do cabeamento. Recomendamos a utilização de cabos UTP Cat5e ou Cat6 de boa qualidade (condutor de cobre 24AWG, resistência elétrica de 93,8?/Km, capacitância mútua de 56pF/m e impedância Característica de 100?) e que sejam homologados pela Anatel.

5. Para aumentar a durabilidade do produto, recomenda-se evitar a exposição a temperatura ambiente elevada por longo período de tempo. Para isso, acondicione o produto em ambiente ventilado a temperatura ambiente aproximada de 25°C.
